基本信息：
項目名稱：睢縣中醫院電力監控系統
項目地點：河南睢縣
實施時間：2015年12月
項目簡介：
醫院位于縣城中心，建筑面積13000平方米，占地面積16600平方米。擁有職工520人，其中副主任以上專家醫師24人，其中主任醫師3人，病床260張，日門診量900余人次。該院科室齊全，設有急診科、內科、外科、婦科、兒科、骨科、耳鼻喉科、眼科、口腔科、針灸推拿科和肝病、腦血管專科、心血管?？?、糖尿病、肛腸、結腸炎、結石、乳腺、周圍血管病等特色?？啤?br />

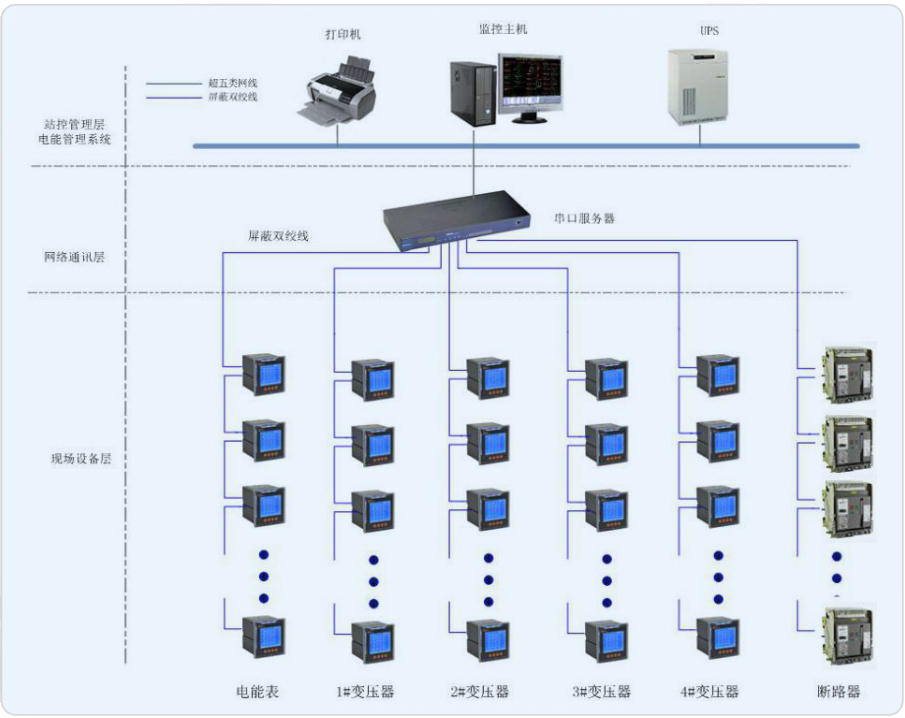

系統應通過多功能的電力監控裝置、通訊網絡和計算機軟件，實現醫院內供配電系統在運行過程中的數據采集、運行監視、事故預警、事故記錄和分析、電能質量檢測、三相不平衡監視、繼電保護等，完成醫院的安全供電、用電管理、設備管理和運行管理。系統由主控層、通訊管理層和現場控制層構成。系統要求盡量減少集中采集數據的裝置以保證系統的通訊可靠性。
系統實現的功能：
1. 實時數據采集 通過現場控制層單元實時采集現場各種模擬量、開關量、脈沖量及溫度量、電度抄表等；
2. 數據處理 對實時數據進行統計、分析、計算，產生生產用戶所需的電壓合格率、有功、無功、電流、總負荷、功率因數、電量日/月/年最大值、最小值及時間、日期、負荷率、數字輸入狀態量邏輯運算值等，設備正常/異常變位次數并加以區分等；
3. 報表管理 系統運行的實時信息可以按運行需要的時間間隔記錄并按報表格式顯示和打印。不同時段和全天的實時數據及其統計值，并能查詢系統一年內的任意的日報表；
4. 告警管理 當發生事故、故障、狀態變化、越限等事件時，監控系統能夠自動作一系列處理：如推出簡報、發出音響、自動事故追憶、畫面變色閃爍、數據變色等，預告信號應按等級區別處理；
5. 圖形顯示 全部設備的位置狀態、變位信息、保護設備動作及復歸信息、直流系統及所用變系統的信息、各測量值的實時數據、各種告警信息、計算機監控系統的狀態信息。
