基本信息：
項目名稱：溫州喜來登大酒店電力監控系統的設計與應用
項目地點：浙江 溫州
實施時間：2011年6月
項目簡介：

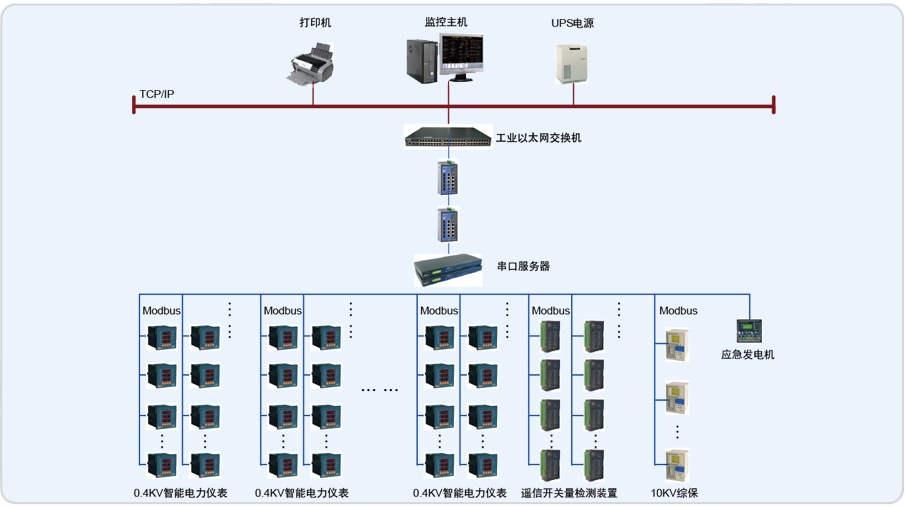

溫州喜來登大酒店原名溫州錦繡假日大酒店，由溫州錦繡酒店投資公司和喜達屋集團共同建造，安科瑞電氣股份有限公司于2011年6月承接了溫州喜來登大酒店電力監控系統項目。現場層采用ACR系列及PZ系列儀表采集配電系統各回路電參量，采用ARTU-K32系列多回路遙信裝置采集開關信號；現場儀表經通訊組網后遠傳至后臺電力監控系統，通過Acrel-2000型電力監控系統實現遠程遙測、遙信自動化監測，從而實現變配電系統的自動化管理。
溫州喜來登大酒店配電監控系統的設計由上海安科瑞電氣股份有限公司承接，作為其樓宇自動控制系統的一環，配電監控系統的監控范圍覆蓋配電室內所有高低壓開關柜上安裝的電力儀表，4臺變壓器溫濕度控制儀以及應急發電機。
溫州喜來登大酒店有一大一小兩個配電室，都位于裙房3層，應急發電機位于裙房地下2層。配電監控系統監控范圍內的6臺ABB REX521微機保護裝置，7臺ACREL ACR320EK網絡電力儀表、128臺ACREL PZ96-E4可編程智能儀表及4臺LD-B10變壓器溫濕度控制儀集中分布于兩個配電室內。英國深海5220應急發電機位于裙房地下二層的發電機室，其運行數據由555控制模塊采集并上傳至上位監控主機。
系統實現的功能：
1、數據采集與處理：數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。
2、運行負荷曲線：定時采集進線及重要回路電流負荷參量，自動生成運行負荷趨勢曲線。
3、歷時事件。歷時事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互。
4、數據庫建立與查詢：主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印；
5、用戶權限管理：針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行；
6、網絡訪問：配電監控系統可通過IE瀏覽器進行遠程訪問，方便酒店管理公司在中央監控室以外的地方查看和處理配電系統運行數據。
