基本信息：
項目名稱：上海新進芯有限公司電能管理系統的設計與應用
項目地點：上海
實施時間：2011年10月
項目簡介：

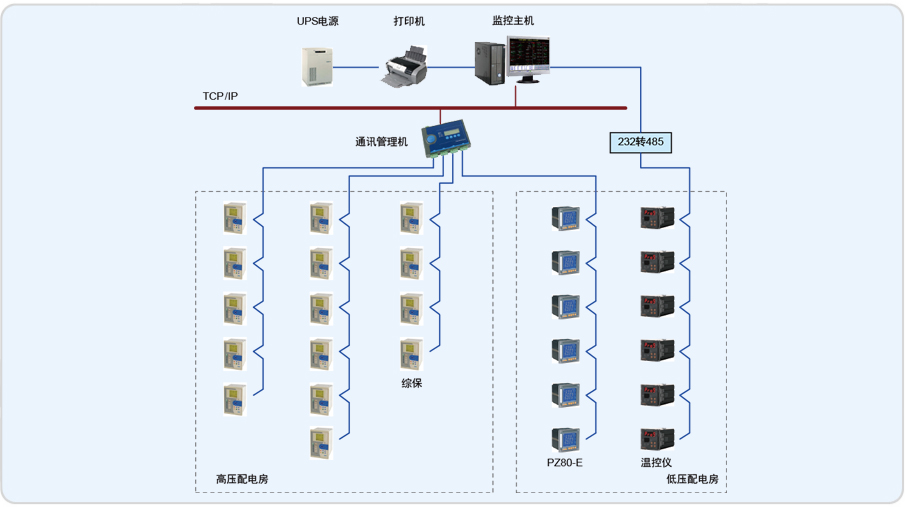

安科瑞電氣股份有限公司于2011年10月承接了上海新進芯有限公司電能管理系統項目。整個系統采用Acrel-3000型電力監控系統，完成了高壓配電間、低壓配電間電氣設備的遙測、遙信、事件報警等功能。
該項目是一個新建廠區的配電系統，包含35KV變壓器2臺，10KV變壓器3 臺，項目中監控范圍為35KV線路微機保護裝置2臺，變壓器溫控儀8臺，10KV微機保護裝置12臺，安科瑞智能儀表8臺，本套系統主要強調實時數據的監測、控制，主要針對整個配電系統可靠性進行全程的智能化監控，數據分析，投、斷，以及對各回路所用電能進行統計。
系統實現的功能：
1、現場儀表實現實時顯示功能：電壓、電流、功率、功率因數、溫度、開關狀態及頻率等監測信息實時刷新，并以一次圖形式直觀動態顯示；
2、現場數據 報表需滿足自動生成日、周、月報表，并具有導出打印功能；
3、對各配電回路的電流具有趨勢曲線功能；
4、可完成對現場綜保的控制，當運行數據大于限值時自動斷開回路；
5、可以對各監測點的通訊狀態或異常用電進行報警，便于管理人員實時掌握并分析配電運行情況。
